Cara Install Konfigurasi Cacti di Linux Debian 7 VirtualBox

April 30, 2018

Apa Itu Cacti ??

Cacti merupakan salah satu aplikasi atau tools open source yang berguna untuk memonitoring kinerja server dan jaringan, cacti menggunakan sistem monitoring berbasis grafik yang didesain untuk memanfaatkan RRDtool sebagai penyimpanan data dan pembuatan grafik.

RRDTool adalah Sebuah alat database untuk mengelola dan mengambil data time series seperti beban CPU, Bandwidth Jaringan dll.

Dengan cacti, anda bisa melihat cpu usage, memory yang dipakai untuk proses, pengelola user, perolehan multiple data, pengumpulan data yang cepat dalam bentuk grafik. Dengan interface yang mudah digunakan mudah dipahami untuk LAN hingga network yang kompleks dengan ratusan device.

Hall yang dibutuhkan sebelum menginstall cacti di debian 7 :

OS Linux Debian 7 Wheezy
Koneksi Internet (tidak begitu penting :D)
Tools Cacti

Installasi Software

Sebelum menginstall software cacti, Update terlebih dahulu repository debian kalian atau Download terlebih dahulu software untuk monitoring jaringan, setelah itu log in sebagai root (super user).

1. Install paket software cacti, menggunakan perintah

# apt-get install cacti

Jika gagal / tidak ditemukan pkg cacti, anda diharuskan download terlebih dahulu / update reposiroty anda. Sebelum mendownload pastikan os anda sudah terkoneksi ke internet.

Perintah Download
# wget http.us.debian.org/debian/pool/main/c/cacti-spine/cacti-spine_0.8.8a-1_s390.deb

# dpkg -i cacti-spine_0.8.8a-1_s390.deb <----- hanya contoh

# apt-get update

Install cacti :

Pilih Y lalu [Enter]

2. Pada package configuration, Pilih Yes

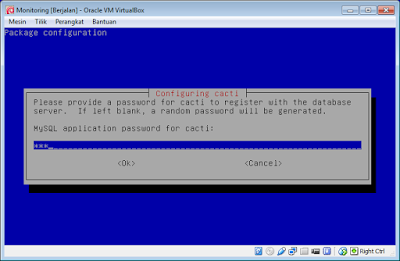

3. Masukan password database sesuai keinginan anda.

4. Masukan password Mysql lalu masukan juga password confirmation nya

5. Pilih webserver yang Apache2, setelah itu [Enter]

6. Jika penginstallan cacti sukses maka akan muncul pesan seperti gambar di bawah, namun jika masih ada yang error lakukan penginstallan ulang dari awal lagi.

Konfigurasi

Setelah penginstallan software lakukan konfigurasi debian 7 dan windows 7 supaya bisa saling terhubung (terkoneksi).
1. Setting IP Address Debian (Server) :

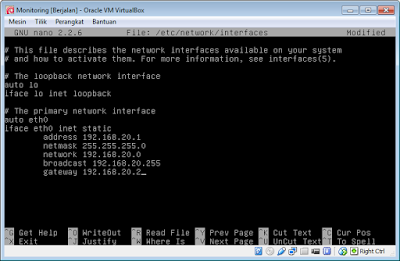

Setelah itu edit file interfacesnya.

Ubah Menjadi

*Note : IP Address bisa diganti sesuai kebutuhan anda.

2. Restart interface / networknya, pastikan tidak terjadi error, jika terjadi cek ulang konfigurasi anda.

Cek IP ketik perintah : ifconfig

3. Setting IP Address Windows (Client)
Masuk ke : Control Panel - Network and Internet - Network Connections
Pilih VirtualBox – Klik kanan Properties – Pilih Ipv 4 – Klik 2 kali – Masukan IP Address

Jika sudah Klik OK.

4. Setelah Konfigurasi IP Address selesai, lakukan ping antar IP pada masing – masing OS, untuk memastikan bahwa kedua OS (Client-Server) saling terhubung.

Konfigurasi

Tahap selanjutnya yakni masuk ke bagian installasi cacti NMS melalui web browser.

1. Buka Browser pada Windows (client), ketik : http://[ip_cacti_server_debian/cacti
misal : http://192.168.20.1/cacti

2. Lalu akan muncul Cacti Installation Guide seperti gambar dibawah ini, Klik Next.

3. Pilih type Installasi, Pilih new install - Next

4. Pada tahap selanjutnya seperti gambar dibawah ini, langsung klik Finish saja tidak usah mengubah-ubahnya.

5. Masukan Username & Password Log in cacti sesuai keinginan anda.

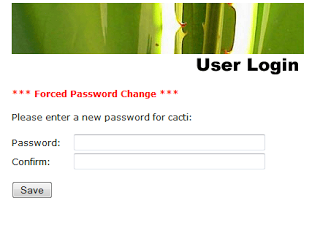

6. Selanjutnya anda akan diminta untuk mengubah password defaultnya, ganti sesuai keinginan anda.

7. Berikut tampilan cacti NMS pada page console, untuk membuat graph monitoring untuk server tertentu dapat di create device kemudian ikuti petunjuk selanjutnya.

8. Ganti Description & Hostname, Description diisi dengan nama device dan Hostname diisi dengan IP Address yang akan dimonitoring (192.168.20.1 Linux). Jika sudah klik save.
